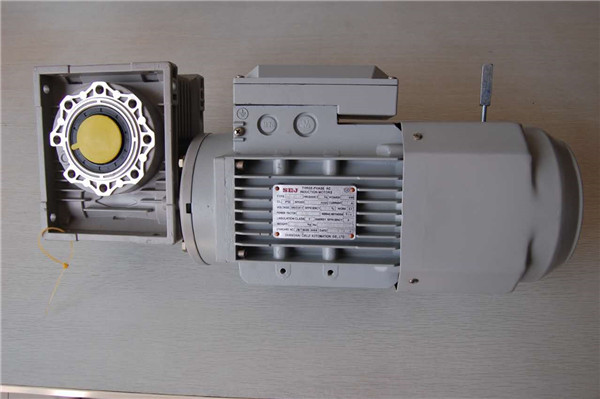

「乌海堆积门」SEJ快速门电机说明书

「乌海堆积门」SEJ快速门电机说明书

电机提供了快速门运行的动力，用户在订购快速门的时候，关于电机，应该关注的是;品牌、功率、安装方式以及保修时间


常用的比较经济，性能稳定的电机品牌有:SFT、SEJ、SEW、YEJ等


其中，SEJ属于意大利合资品牌，原产品在上海，这个在快速门行业中家喻户晓的品牌可也是驱动电机中的元老了

「乌海堆积门」SEJ快速门电机说明书


一、sej电机使用条件


1、环境温度不高于40℃，不低于-15℃。


2、月平均最高相对湿度不超过90%，同时该月月平均温度不高于25℃。


3、海拔高度不超过1000m。


4、一般额定电压为380V±10%（非标除外）。


5、额定频率为50Hz（非标除外）。


6、工作制为S1（连续工作制）。


7、冷却方式为IC0141(风扇自动冷却)。


8、电动机功率在3Kw及以下者为“Y”接法，功率在3Kw以上者为“Δ”接法。


9、3kw及以下的电机配置的标准输入电压为AC220V，输出为DC99V，3kw以上的电机配置标准输入电压为AC380V，输出为DC198V.


注：对于与以上有不同要求者在订货时应特别声明。


二、sej电机构造

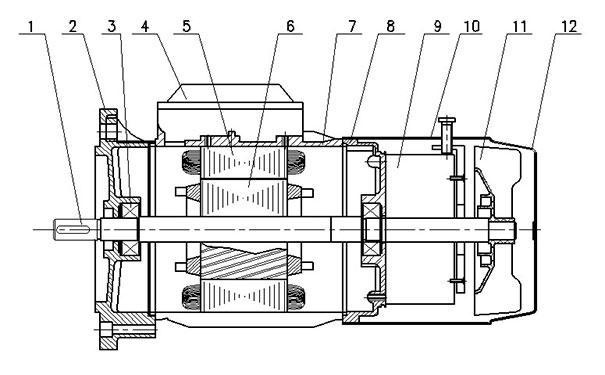

下图1为一台普通B5刹车电机结构图：



1—轴            2—前端盖        3—轴承           4—接线盖


5—定子          6—转子          7—机座           8—刹车后端盖


9—电磁制动器    10—刹车罩       11—风叶          12—风罩


三、安装及电源连接


（1）、安装方式：

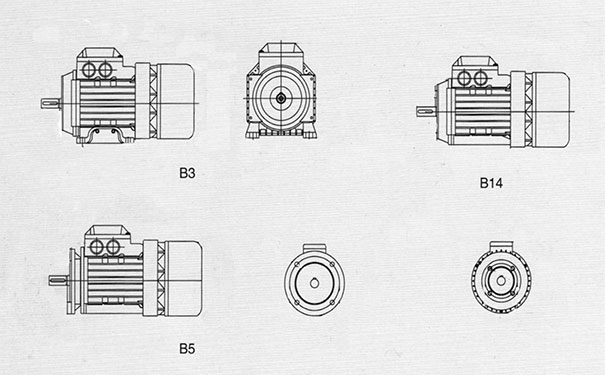

安装方式主要有B3、B5、B14三种，详情见下图：


（2）、电源接线：

1、电动机应按接线盒内接线指示图进行接线，接线板上有6个接线柱，分别为U1、U2(A相)，V1、V2(B相)，W1、W2（C相）,接线端有6个，分别用三相标号套管标识。

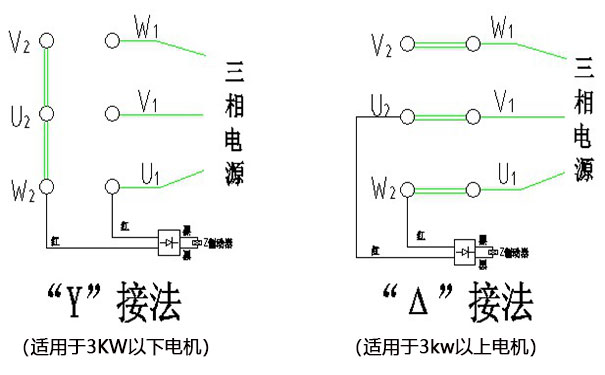

2、根据名牌上规定的接法接成“Y”（图3）或“Δ”（图4），当电源相序A、B、C分别与接线柱标志U1、V1、W1相对应时，电动机的转向从轴伸端视之为顺时针，任意更换其中两相电源相序后，电动机的转向为逆时针。


3、当电机功率在3kw及以下时，若接成“Δ”接法，此时应使用220V三相交流电源，否则会烧机。


4、电动机允许满压启动或降压启动。（用电抗器或Y—Δ），但因注意满压启动时有约5~7倍额定电流的起动电流，应注意电网容量及线路载流量，否则会引起不良后果，降压起动时，转矩与电压的平方成正比。


当电网容量不足时，宜采用降压起动，而当静负荷相当大时只能用满载起动。


5、电动机可以根据用户要求增加热保护与短路保护装置，用户可根据电动机的铭牌电流调整保护装置的整定值。加装热保护器的简易控制图见图5（具体控制方法由客户根据需求而定）。


6、 当电源的频率与铭牌上的数值偏差超过1%或电压偏差超过5%时，电动机不能保证连续输出额定功率。连续工作的电动机不应许过载。


7、快速门电机在起动时，应检查整流器是否完好，刹车器是否已打开，否则会因刹车抱死（堵转）而烧机。


8、当YEJ电机配合变频器使用时，应将刹车器的整流器单独外接电源（外接电源时应分清刹车器的供电电压，一般3KW及以下为AC220V，3KW以上为AC380V），否则可能会应变频器输出电压低而导致刹车器不工作，刹车抱死而烧机。


四、保养维护


1、使用环境应保持干燥，电动机表面应保持清洁，进风口不应受尘土，纤维等物堵塞。


2、应保证电动机在整个运行过程中有良好的润滑，一般的电动机运行5000小时左右就应补充或更换润滑脂（对闭轴承在使用寿命期内不必更换润滑脂）。


运行中发现轴承过热或润滑脂变质时，应及时更换润滑脂。更换润滑脂时，应清除旧的润滑脂，并用汽油洗净轴承及轴承盖的油槽，然后将LZ—3锂基轴承脂填充轴承内圈处之间空腔1/2（对2极电机）或2/3（对4、6、8极电机）。


3、当轴承寿命终了时，电动机运行时的振动和噪声将明显增大，应立即更换轴承。


4、拆卸电动机时，从轴伸端或非轴伸端取出转子都可以，如果没有必要卸下风扇即从非轴伸端取出转子比较便利。


从定子内腔中取出转子时应防止损坏定子绕组的绝缘。


如您需要订购或者更换快速门电机，请先确定好功率以及安装方式，我们将以合理的价格，为您提供优质的产品。


SEJ快速门电机现货有0.75    KW  0.9KW 1.1KW  1.5KW……
